【テント修理】 ポール ショックコードの交換 これで完璧!

テントポール ショックコードの交換方法



テントポール(フレーム)のショックコードは使っているうちにどんどん伸びてしまいます。

伸びたままだと設営に時間がかかってしまいますので、定期的に交換が必要です。

私の愛用テントはアライテントのエアライズ3。

強風でも厳冬期でもびくともしない信頼できる相棒です。

f:id:chi-sk8:20200912182704j:plain





必要な道具・材料

f:id:chi-sk8:20200912182749j:plain

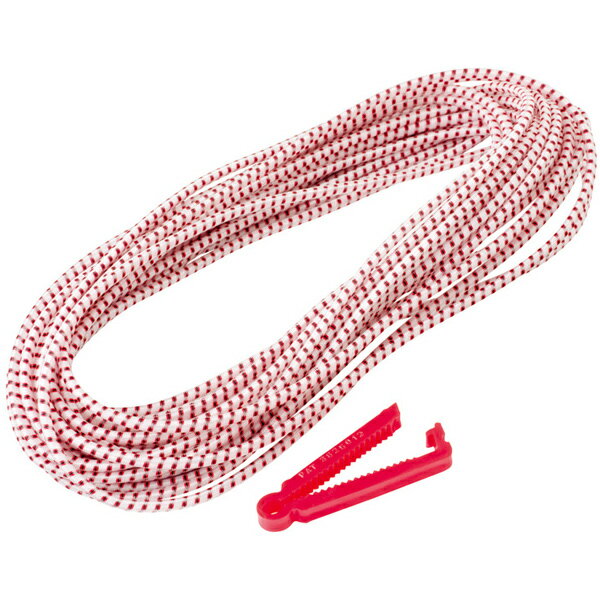

<新しいショックコード>



山道具屋さんで売っています。

太さが分からない場合は、古いコードの切れ端を持って行くと良いと思います。

私のエアライズは3mmでした。



<ハサミ>

ショックコードを切るのに使います。

裁ちばさみを使うと、切れ味が悪くなってしまって、お母さんに怒られるので要注意です(笑)



<ペンチ>

ラジオペンチでもなんでもOK

端のエンドチップを外すのに使います。

固着していたり、手汗で滑るので必要です。

お父さんに借りると、「手伝ってやるよ」と気合の入りすぎたお父さんにポールを壊されるので弁償してもらいましょう。

おじいちゃんにペンチを借りたら・・・(もういいか)



<定規とかメジャー>

ショックコードを測ります。



<めがねクリップ>

ショックコードを固定するのに使います。

固定力の強いやつが良いと思います。



交換手順①長さを測る

まずは、必要なゴムの長さを測ります。

ポールを全部繋げると邪魔なので、畳んだまま1本を測ります。

f:id:chi-sk8:20200912182816j:plain




エアライズ3は約40cm



ただし、エアライズも1、2、3によって長さが違いますし。

年代によって(色が違う)も長さが違うので、実物を測ります。



ちなみにアライテントは、ポール単体で売っていますので、曲がってしまったり折れてしまっても購入可能です。



ポールは全部(片方)で11本ありました。

40cm×11本=440cmです。

実際は両端のエンドチップの着く2本はちょっと短いです。



必要なショックコードは諸説あります。



・全長より20cm程短く

・全長の7割

など。

ポール節の数や、ゴムのテンションによって違いますので、あくまで目安です。



エアライズ3の場合は、8割~9割が良さそうです。



POINT

短くしすぎると、設営時に勝手にポールが連結されて暴れてしまいます。

もし雪上だったら、ポールに雪が付いて、翌朝凍って撤収できない!なんて事態になってしまうので、あまり強くしない方がおすすめです。



交換の手順①

f:id:chi-sk8:20200912182849j:plain

だるんだるんに伸びて切れかかっています。

ダメだこりゃ。





エンドチップを取り外します。

頭をペンチで掴み、回します。

f:id:chi-sk8:20200912183320j:plain

ネジと同じ反時計回りで外れます。



同じエアライズでも、年代によって差し込むだけのものもあります。

まずは回してみれば、どのタイプかわかると思います。

ポールに凹んだポッチがあればネジタイプです。



f:id:chi-sk8:20200912183347j:plain



途中まで緩んだらあとは手で外します。



外れたらコードをハサミで切ります。

f:id:chi-sk8:20200912183412j:plain



エンドチップは小さいので無くさないように注意しましょう。

我が家の秋田犬に見つかったら、きっとおもちゃだと勘違いしてどこかに持ち去るに違いない。



同じく反対側のエンドチップも取り外してコードを切ります。



交換の手順②

古いコードを抜き取ったら、新しいコードをエンドチップに結び付けます。

f:id:chi-sk8:20200912183553j:plain

結び方はハーフヒッチで。



POINT

エンドチップの穴に通して結び目だけで留める方法もありますが、

ハーフヒッチの方は、ポールの中への収まりが良いです。



結び付けたらコードをポールに通していきます。



あれ!?

どれが端のポールかわからない!!

となっても安心してください。

エンドチップを取り付けるポールは他の物より短いのですぐに判別できます。

右側2本が短い。

f:id:chi-sk8:20200912183829j:plain

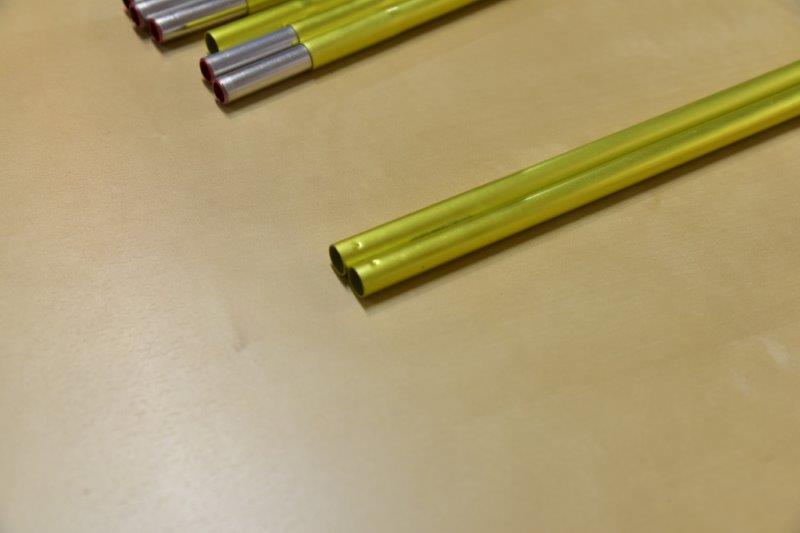

そして、エンドチップを取り付ける側には、先ほど紹介した

f:id:chi-sk8:20200912183756j:plain


凹みがあります。



この凹みがエンドチップのネジに噛んで締まる構造のようです。



PONT

締めこみは手の力だけで問題ありません。

締めすぎると、ポッチをナメて壊してしまうので要注意です。



交換の手順③

ショックコードの長さを調整してカットします。



先に長さを測った通り、ポールの全長の8割が約352cmでした。

元々のショックコードは5mでしたので、

500cm-352cm=148cmカットします。



コードを買う前に計算しておくべきでした。

余ったゴムはフライのテンションコードを交換するのに使おう。



POINT

好みのテンションに調整するので、先にカットするならポールと同じ長さを購入しておけば間違いなく、それほど無駄も無いと思います。

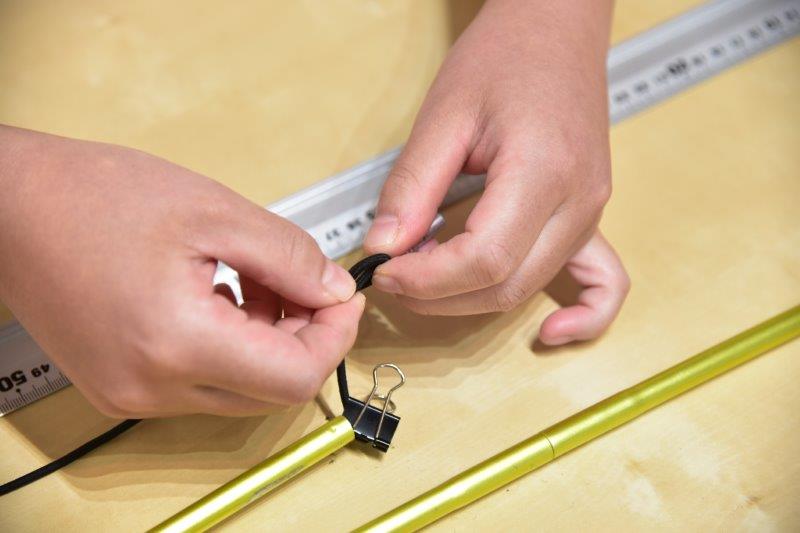

148cmカットすると、切り位置がポールの中になってしまいますので、引っ張ってクリップで固定します。

f:id:chi-sk8:20200912183929j:plain

固定したら、エンドチップを結び付けます。



POINT

このときはまだカットしません。

エンドチップを結び付けたら、そのままポールを畳んだりして、テンションの加減を見ます。

8割でもちょっと強い感じでしたので、もう少し緩めました。

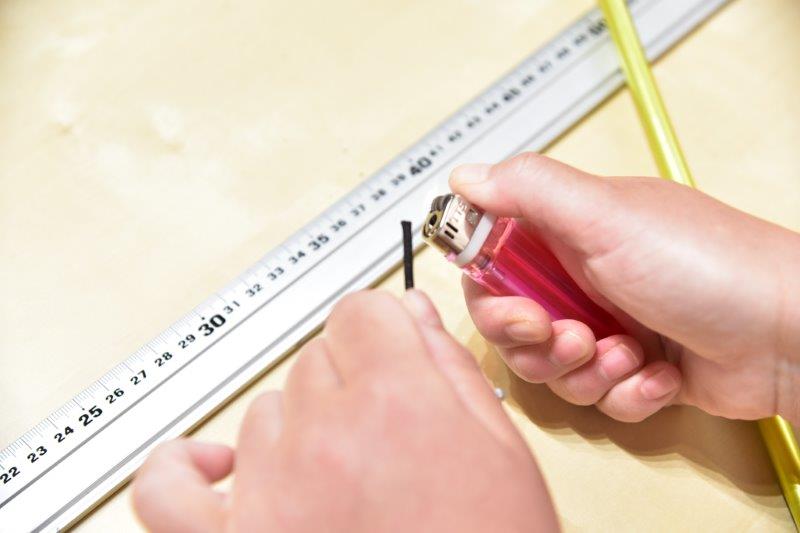

位置が決まったら、カットして、切り口がほつれないように、ライターで炙って、軽く指でつまみます。

ヤケドしないように気を付けてくださいね。

f:id:chi-sk8:20200912184011j:plain



最後に締めこんだら完成です!

f:id:chi-sk8:20200912184052j:plain




裏技とまとめ

裏技という程でもないのですが、2本あるポールのショックコードの色を変えると、設営が早いです。

2本まとめて束ねてあるので、設営時にどっちがどっちだかこんがらがって、ただでさえ疲れている設営時にイライラしないで済みます(苦笑)
